Слив в полу ванной комнаты

Слив в полу ванной комнаты

Канализационный слив, устроенный прямо в полу, поможет избежать неприятностей, связанных с протечками сантехнического оборудования. Вода не собирается в лужи, помещению не грозят сырость и образование плесени. Это веские причины для установки аварийного стока во время очередного ремонта в ванной комнате.

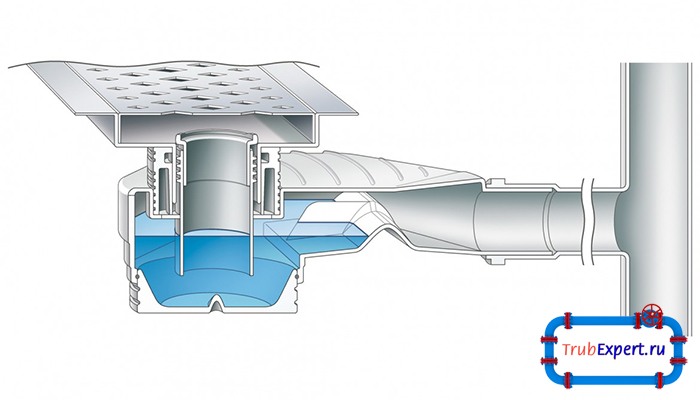

Слив выполняется с помощью устройства, которое называется трапом. Через сифон сточная вода поступает в канализационную трубу. Такое оборудование в полу предусмотрено в конструкции душа без поддона. Также слив может служить как дополнительный, страховочный вариант в ванной на случай аварийных ситуаций. На что стоит обратить внимание, обустраивая сток для воды?

Плюсы и минусы напольного сливного устройства

Комнаты для водных процедур, где можно легко разместить большую ванную с гидромассажем, стационарную душевую кабину с приспособлениями для спа-процедур – принадлежность частного дома или апартаментов высокого класса. В обычных квартирах и домах нужно думать о рациональном использовании каждого сантиметра ванной комнаты. Душ без массивного поддона, лишь с компактной сливной решеткой в полу – один из разумных вариантов экономии пространства.

Бортик ванной или поддона – серьезное препятствие для пожилого человека или инвалида. Проблемой для них является скользкая поверхность полированного внутреннего покрытия сантехники. Вода, попавшая на нее, может быть источником травматизма. Слив на уровне пола в душевой – возможность избежать даже невысокой преграды. В самом сложном случае появляется ступень высотой не более 10 см. Обычно пол в таком душе – ровный, с небольшим уклоном, а поверхность – крупноформатная плитка или мозаика. В таких душевых комнатах проще убираться – нет недоступных мест.

Избежать протечек из–за неисправной сантехники или небрежности легче, если вода собирается с площади всего пола в ванной комнате в точку подключения к стояку, расположенную ниже его уровня. Правильный выбор комплекта для слива, монтаж согласно инструкции изготовителя и тщательно сделанная гидроизоляция перекрытия и примыкания его со стеной предотвратит проблемы с соседями снизу.

Разнообразие дизайна сливных решеток, ограждений и дверок для душа в сочетании с большим выбором плитки для стен и пола, позволяют придать ванной комнате неповторимый облик. Применение сливных напольных конструкций, называемых иногда душевыми трапами, придает интерьеру ванной комнаты черты рационального минимализма – стиля, очень модного сегодня.

Основная проблема при устройстве напольного слива в ванной комнате – обеспечить уклон трубы (min 2%) отводящей воду из трапа в канализацию. Проблемы возникают при подключении к стояку канализации многоэтажного дома. Добраться до точки врезки ниже уровня плиты перекрытия бывает трудно. Если напольный слив предназначен для сбора воды со всего пола ванной, необходимо придать нужный уклон финишному покрытию, что приводит к повышению уровня пола во всем помещении и ощутимой кривизне его поверхности.

Необходимые материалы и принадлежности

Для самостоятельного монтажа сливной трубы для душа потребуются следующие материалы:

  • разборный сифон с винтовым креплением, монтируемый под кафельную плитку;
  • сливная труба диаметром не менее 40 мм в комплекте;
  • силиконовый герметик;
  • плиты из пенополистирола толщиной 50 мм;
  • цементно-песчаная смесь до 5 кг на 1 м² пола;
  • рубероид или другой листовой водостойкий материал, укладываемый в 2 слоя;
  • финишная цементно-полимерная смесь для гидроизоляции, 3-4 кг на 1 м²;
  • клей водостойкий для кафельной плитки;
  • плитка кафельная;
  • смесь для затирки плиточных швов водостойкая.

Инструменты, необходимые для монтажа:

  • молоток;
  • зубило;
  • мастерок, или кельма;
  • зубчатый шпатель;
  • строительный уровень;
  • рулетка, маркер;
  • прямая правильная рейка;
  • корыто или ведра для клея и стяжки;
  • строительный миксер;
  • пила-болгарка для резки кафеля;
  • лампа паяльная или строительный фен.

Для чего нужен аварийный слив

Слив в полу ванной избавляет комнату от излишней влаги, луж на кафеле, устраняет запах сырости, препятствует появлению плесени. Постоянно остающиеся после водных процедур лужи отрицательно влияют на стены и сантехнику, а также провоцируют размножение болезнетворных микроорганизмов. Установка аварийного слива позволяет поддерживать ванную комнату в достаточной сухости и без посторонних запахов.

  • В ванной планируется душевая кабина и нужна дополнительная изоляция от воды. Либо кабина без бортиков и шторок, поэтому слив, наряду с выполнением своей прямой функции, подстраховывает на случай потопа.
  • Дополнительная подстраховка на случай затопления в квартире. Особенно актуальна эта причина в многоквартирных домах, когда квартира находится не на первом этаже. Часто об установке аварийного слива задумываются, если в ванной комнате планируется установка джакузи.
Читать еще:  Каркас для душевого поддона

Виды устройств для аварийного слива: изготовление своими руками

Устройство, обеспечивающее аварийный отвод воды с пола ванной называется сливной трап. Основные задачи, которые решает трап:

  1. беспрепятственно и быстро отводит воду в канализацию
  2. фильтрует сточную воду от посторонних предметов, препятствуя засорению труб
  3. блокирует неприятные запахи из канализации
  4. имеет конструкцию, облегчающую прочистку стока в случае засора

Устройства аварийного слива делятся на конструкции с сухим затвором и те, где воду сдерживает гидрозатвор.

Трап для слива воды в полу, оснащенный сухим затвором, имеет элемент, который под действием гравитации закрывает трубопровод. Такие трапы могут быть маятниковыми, мембранными или поплавочными. Иногда сливной трап для ванной с сухим затвором оснащают обратным клапаном, который препятствует попаданию воды из стока назад в ванную. Конструкции с сухим затвором не нуждаются в постоянном присутствии жидкости, не пересыхают, если долго не использовались.

Система слива, оснащенная гидрозатвором, имеет в своей конструкции трубку, в которой постоянно присутствует вода. Устройство гидрозатвора, постоянно наполненное водой, становится преградой на пути запахов из канализации в ванную. Для трапа с гидрозатвором очень важно постоянное наличие воды в трубке, т.к., если воды нет, неприятные запахи могут возвращаться в помещение. Жидкость в затворе может испариться, если температура в ванной слишком высокая, прибор был установлен неправильно, либо если трап редко используется по назначению.

Когда решают, какой трап приобретать, учитывают его конструктивные особенности и размер. Для установки аварийного слива в полу поверхность пола поднимают на высоту трапа. Поэтому, чем меньше трап, тем проще установить слив в ванной и тем менее ощутимым будет перепад высоты пола между ванной и другими комнатами. Кроме высоты нужно уделить внимание пропускной способности: она должна быть достаточной для отвода всего объема лишней воды. Сливной трап должен делать только специалист в этом вопросе.

Порядок работ слив для душа в полу

Начало работы

Подготовим все необходимые материалы и инструменты:

  • Канализационная труба с диаметром 0,4 – 0,5 см, тройники, уголки и другие приспособления.
  • 5 кг сухой смеси для стяжки на каждый квадратный метр.
  • Теплоизоляционный пенополистирол толщиной 4 см.
  • Разборный сифон для монтажа под плитку, имеющий винтовое крепление фиксатора.
  • Надежный герметик.
  • Плиточный клей.
  • Два слоя наплавляемого рубероида для гидроизоляции.
  • Цементно-полимерная стяжка (например, Ceresit CR65) с уклоном под кафельное покрытие.
  • Доски или фанера для опалубки.
  • Уровень.
  • Прямая рейка.
  • Зубчатый шпатель.
  • Плиткорез.
  • Строительный фен.
  • Мастерок.

Порядок работ

  1. После разметки нужно уложить в центр будущей кабинки сифон без решетки и соединить его трубой, проложенной под уклоном, с канализацией. Раструбные соединения необходимо обмазывать герметиком. Нельзя будет заменить резиновые уплотнители, поскольку труба остается в бетоне.
  2. Тонкие полоски гидроизоляционного пенополистирола приклеиваются к стене герметиком и будут глушить звуки и ударные нагрузки.
  3. Следующим этапом станет заливка на пенополистирол и выравнивание стяжки.
  4. Без зазоров у стен и сифона (без фиксирующего кольца) наплавляется рубероид с высотой захода на стены выше 20 см.
  5. Вокруг решетка слива, установленной в сифон, из досок изготавливается опалубка из 4-х элементов, имеющая уклон в сторону решетки и выполняющая функцию маяков.
  6. Предварительно заклеив решетку, чтобы в нее не попал цементный раствор, плотно заполнить опалубку стяжкой для пола. Извлечь маяки после схватывания смеси и заполнить полости гидроизолирующей смесью. Кафель можно укладывать, как только схватится стяжка.
  7. Кафельную плитку начинают укладывать снизу, перекрывая края напольной для обеспечения дополнительной гидроизоляции покрытия.

Полезные советы

Канализационная труба должна увеличиваться по течению воды и ни в коем случае не сужаться, чтобы не было постоянных засоров.

Уклон для слива удобно делать с помощью пенополистирола, используя разную толщину листов и выровняв уступы при заливке стяжки.

Лучшей защитой от брызг станет полиэтиленовая штора или небольшой бордюр. Распашной экран, установленный от уровня пола, будет удобным решением для людей с ограниченной подвижностью.

Читать еще:  Как сделать душевую кабину из плитки

Разновидности сливных конструкций для душа

Существует большое разнообразие разновидностей сливов для душа в полу под плитку подобного типа. Душевые трапики могут отличаться по форме, конструкции, размерам (по высоте), по материалам изготовления. Касаемо формы решеток, они могут быть прямоугольными, квадратными или круглыми.

А по конструкции различают пристенные, точечные и линейные приспособления. Линейные конструкции устанавливаются, чаще всего, в углу или по краю душевой. Точечные трапы могут быть расположены в любом месте на полу под плиткой, Ну а пристенные устройства монтируются преимущественно у одной из стенок.
Различаются трапы также по типу выпуска: горизонтальный или вертикальный. От его расположения зависит, в каком направлении будет подключаться к сливу канализационная труба.

Как правило, в конструкции большинства трапов предусмотрен обыкновенный гидрозатвор, располагающийся в сифоне. Но такое устройство обладает одним существенным недостатком – если долго не пользоваться душем, то вода внутри испаряется, и неприятные запахи проникают в ванную комнату. В этом случае, лучше выбрать трапик для пола душа с сухим затвором.

Конструкции, имеющие сухой затвор, полностью изолируют помещения от проникновения запахов из канализации, поскольку в этом устройстве, кроме водного затвора, имеются еще несколько заслонок, которые перекрывают канал под действием собственного веса. Когда вода проникает в сливной канал, то эти заслонки открываются, беспрепятственно пропуская жидкость, а потом снова закрываются.

Слив в плиточном полу душевой устанавливают в самом удобном для этого месте. Главное, чтобы трап располагался в самой низкой точке санузла, обеспечивая эффективный сбор стекающей жидкости. Так, сливное отверстие может монтироваться в следующих местах:

  1. В центре душевой кабинки или с незначительным смещением в одну из сторон. Стандарт вариант расположения слива. В этом случае необходимо обеспечить соответствующий уклон пола от четырех стенок.
  2. У стены. В этом случае уклон пола выполняется от одной из стенок по направлению к сливному отверстию. Как правило, таким образом располагают щелевые трапы с высокой пропускной способностью, поскольку такие устройства засоряются реже.
  3. В углу. Сливное отверстие такого типа отлично смотрится на полу, не бросаясь в глаза. В этом случае уклон поверхности пола делают в двух плоскостях к нужному углу, обеспечивая сток воды к определенному месту.

Стоит отметить, что при выборе душевого трапа необходимо также обращать внимание на высоту приспособления. От этого параметра зависит, насколько нужно поднимать уровень напольного покрытия у сливного отверстия. Конечно, всем хочется, чтобы высота пола была как можно ниже, однако учитывайте, что чем больше высота трапа, тем у него выше пропускная способность. Поэтому существует особый вид трапа с регулируемой высотой, выбирая его, можно приспособить устройство к любой высоте стяжки.

Монтаж наклонного пола со сливом

Самостоятельно выполнить работы по обустройству пола с уклоном довольно сложно, однако при желании вполне возможно. На первом этапе нужно определиться с типом наклона. Это может быть слив с двух плоскостей или же так называемый «конверт». В любом случае работы по обустройству начинаются с подготовки основания. Старое напольное покрытие, если оно присутствует, должно быть демонтировано. Отслужившая свое бетонная стяжка так же убирается. Поскольку сделать это достаточно сложно, может понадобиться перфоратор. Особенно на участках стыков пола со стенами.

Очищенное основание внимательно осматриваем. Все имеющиеся отверстия, щели или трещины нужно аккуратно заделать. Проще всего для этого использовать недорогой плиточный клей. Избавиться от дефектов основания необходимо для предупреждения быстрого износа новой стяжки и изоляционного слоя, а так же чтобы не допустить перерасход гидроизоляции и грунтовки. Все значительные неровности, обнаруженные на поверхности основания, потребуют выравнивания специальными смесовыми составами. Просохшее основание обрабатывается грунтовкой.

Следующий этап – гидроизоляция чернового пола. Это обязательное мероприятие, позволяющее минимизировать ущерб от возможной протечки. Для обустройства изолирующего слоя используются различные типы покрытий. Наиболее часто применяется один из вариантов:

  • Обмазочные материалы. Представляют собой готовые к применению составы или сухие смеси, характеризующиеся отличной водонепроницаемостью. Имеющий консистенцию сметаны материал накладывается на основание кистью или валиком. Перед нанесением стыки стен и пола нужно изолировать водонепроницаемой лентой. Материал наносится в несколько слоев, их количество и сроки высыхания зависят от типа покрытия.
  • Оклеечная изоляция. Выпускается в виде рулонных покрытий, наклеивающихся на основание. Чаще всего используются самоклеющиеся полотнища, не требующие дополнительного нанесения клея или его разогрева. Покрытие укладывают с минимальным нахлестом, заводя на стены. Высота такого «захода» составляет порядка 15-20 см, чтобы получилась водонепроницаемая чаша.
Читать еще:  Трап уличный для дождевой воды

После высыхания гидроизоляции можно начинать к укладку стяжки. Она монтируется из цементо-песчаной смеси. Сначала размечаем область монтажа. Для этого определяем место расположения слива и его будущую высоту. При этом обязательно учитываем ширину финишного напольного покрытия. Если это будет плитка, оптимально выбрать место для слива так, чтобы расстояние от трапа до стен было кратно ее размерам плюс около 2 мм на каждый шов. Таким образом упростится монтаж облицовки и удастся избежать излишней подрезки.

Обмазочная гидроизоляция отличается удобством нанесения. Однако она достаточно долго сохнет, что существенно задерживает отделочные работы

Теперь приступаем к установке трапа. Намечаем на детали нужную высоту и ножовкой срезаем излишки. Уплотнительное кольцо вставляем в паз и устанавливаем узел точно на предназначенное ему место. Производим подгонку устройства. После того, как система будет установлена должным образом, ее верхнюю часть накрываем пленкой или любым другим подобным материалом, чтобы предотвратить возможное попадание бетона, сора или грязи в процессе заливки стяжки.

После этого выставляем маячки. Для этого нивелиром определяем уровень высоты будущей стяжки и выставляем метки, между которыми натягиваем шнур для выравнивания профилей. Нужный наклон к сливу оформляем маячками. Минимальная величина уклона – 1 см на метр. Если же уклон уменьшить, стоки не будут успевать сливаться в канализацию. Теперь можно укладывать раствор. Приготовленный по инструкции состав выкладываем на основание. Заполняем все пространство от пола до самой верхней точки маячка. Смесь аккуратно равняем правилом и шпателем.

При укладке наклонного пола «конвертом» пандусы, образующиеся между линиями перелома плоскостей, имеют форму равнобедренных треугольников

В конце работы проходим по поверхности специальным игольчатым валиком, что необходимо для уничтожения пузырьков воздуха, присутствующих в бетоне. Ждем нужное время до полного высыхания стяжки. Снимаем с трапа защитный материал, после чего устанавливаем стакан сифона. Поверх него крепим уплотнительное кольцо и закрываем устройство крышкой. Затем поворачиваем ее до упора в сторону, указанную в инструкции. В некоторых моделях предусмотрена дополнительная вставка из резины, предназначенная для защиты напольного покрытия от влаги. Если она есть, устанавливаем элемент на место.

Теперь можно начинать укладку напольного покрытия. Практика показывает, что в большинстве случаев это керамическая плитка. Для укладки «конвертом» первым кладем декоративный фриз по периметру стен. Его ширина – 2-3 ряда. Затем монтируем по горизонтали маячки-плитки около трапа. Далее укладываем облицовку на плоскости, сходящиеся треугольниками к трапу. Сначала оформляем ряд-провеску, который проходит от слива до горизонтального фриза. Плитки укладываются рядами, швы которых горизонтально ориентированы параллельно фризам. Правильно будет сначала использовать целые плитки.

После облицовки полей пандуса, образованных равнобедренными треугольниками, можно начинать работать с линиям разруба. Здесь понадобятся разрезанные плитки. Форма каждой определяется индивидуально. Специалисты-плиточники советуют первым выкладывать пандус, который расположен прямо напротив входа. Так конструкция получится более аккуратной. Следующим облицовывается правый и левый элемент «конверта» и в последнюю очередь плитка укладывается на участке у входа в комнату. Более простой вариант – слив, расположенный между двух плоскостей. Линия перелома здесь будет проходить точно по центру трапа. На нее же придется и шов облицовки.

Перед монтажом бетонной стяжки трап нужно накрыть пленкой или другим материалом, чтобы мусор или грязь не попали в слив

В ванной комнате слив в полу устанавливается с разными целями. Это может быть элемент душа без кабины или же так называемый аварийный слив. Вне зависимости от назначения системы монтажные работы проводятся по схожей схеме. Они могут быть проведены самостоятельно, но нужно учитывать, что грамотно выставить маячки, качественно залить стяжку и уложить облицовку смогут только профессионалы. Возможно, будет правильно поручить им эту непростую задачу.
